Wielu klientów wie, że wysokotemperaturowe pierścienie ślizgowe są znacznie droższe niż zwykłe pierścienie ślizgowe, ale nie wiedzą dlaczego. Chcesz poznać różnicę między dwoma pierścieniami ślizgowymi a tym, co zrobiliśmy podczas projektowania? Jako producenci i projektanci przemysłowych pierścieni ślizgowych zebraliśmy pewną wiedzę na temat pierścieni ślizgowych pracujących w wysokich temperaturach. Zbadajmy to razem!
Jak zaprojektować niezawodny pierścień ślizgowy odporny na wysokie temperatury?
Projektując niezawodny pierścień ślizgowy wysokotemperaturowy, aby pierścień ślizgowy mógł niezawodnie działać w ekstremalnych temperaturach, należy wziąć pod uwagę kilka kluczowych czynników. Poniżej przedstawiono ważne aspekty konstrukcji pierścieni ślizgowych odpornych na wysokie temperatury firmy ByTune:
1. Wybór materiału

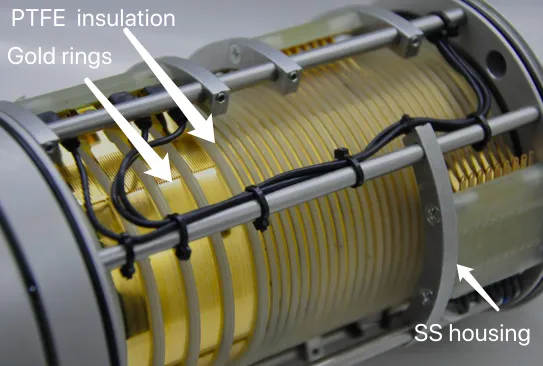

• Pierścień przewodzący i pędzel:Te dwie części wymagają materiałów, które wytrzymają wysokie temperatury i stabilnie przewodzą prąd. Zwykle używamy srebra, stopów złota lub wysokotemperaturowych stopów miedzi, grafitu węglowego itp.
• Materiały izolacyjne:Ceramika, PTFE (teflon), mika lub tworzywa sztuczne w wysokiej temperaturze są dobrymi przykładami, ponieważ mogą zapewnić wysoki poziom izolacji i są bardzo odporne na ciepło.
• Mieszkania:Zewnętrzna struktura pierścienia poślizgu jest na ogół wykonana z metali, takich jak stal nierdzewna lub aluminium wysokiej jakości z powłoką termiczną.
2. Rozpraszanie ciepła
• Mechanizm chłodzenia:W zależności od temperatury otoczenia pierścień ślizgowy może być zaprojektowany do chłodzenia aktywnego lub pasywnego. Można go zaprojektować z wewnętrznymi kanałami powietrznymi lub zintegrować radiatory, radiatory, a nawet systemy wymuszonego chłodzenia powietrzem lub cieczą w celu rozproszenia nadmiaru ciepła.
• Kompensacja rozszerzalności termicznej:Pod wpływem wysokich temperatur materiały rozszerzają się. Należy wziąć pod uwagę rozszerzalność cieplną elementów przewodzących i nieprzewodzących, aby uniknąć wypaczenia lub pęknięcia pod wpływem naprężenia termicznego. Stosować złącza dylatacyjne lub elementy elastyczne.
• Otwarta struktura:Pierścień ślizgowy można zaprojektować z otwieraną osłoną dla lepszego odprowadzania ciepła.
3. Stres termiczny
• Konstrukcja odprężająca:Aby zmniejszyć naprężenia termiczne, możemy zastosować metody odprężania termicznego w przypadku pierścieni ślizgowych pracujących w wysokich temperaturach, takie jak elementy wstępnie naprężone lub konstrukcje elastyczne. Umożliwia to niewielki ruch i zmniejsza obciążenie mechaniczne podczas użytkowania.
4. Rozmiar i skalowanie
• Rozmiar pierścienia i szczotki:Większe pierścienie poślizgowe mają tendencję do radzenia sobie z większym ciepłem ze względu na zwiększoną powierzchnię. Umożliwia skuteczne rozpraszanie ciepła przy utrzymaniu wymaganej wydajności.
5. Specyfikacje elektryczne
• Wartości znamionowe napięcia i prądu:W wyższych temperaturach oporność przewodząca może wzrosnąć, wpływając na przepływ prądu. Wymaga pierścieni przewodzących o większych obszarach styku lub grubszych grubościach.
• Odległość izolacji:Wyższe temperatury mogą powodować szybszą degradację materiałów izolacyjnych lub zmniejszenie ich wytrzymałości dielektrycznej. Zaprojektuj wystarczający odstęp pomiędzy pierścieniami lub stykami, aby uniknąć zwarć elektrycznych.
6. Uszczelnienie i ochrona
• Uszczelnienie środowiskowe:Pierścienie ślizgowe pracujące w wysokiej temperaturze będą mniej uszczelnione. Aby chronić elementy wewnętrzne przed zanieczyszczeniami środowiska, takimi jak kurz lub wilgoć, należy stosować uszczelki odporne na wysokie temperatury.
• Odporność na wibracje i wstrząsy:Wysokie temperatury mogą powodować kruchość części. Weź pod uwagę środowisko i dodaj funkcje tłumienia wstrząsów lub wibracji, aby utrzymać żywotność.
Dlaczego pierścienie ślizgowe wysokotemperaturowe są wyjątkowe w porównaniu ze standardowym pierścieniem ślizgowym?
W porównaniu ze standardowymi pierścieniami ślizgowymi, wysokotemperaturowe pierścienie ślizgowe oferują pewne szczególne korzyści, które czynią je bardziej odpowiednimi do pracy w trudnych warunkach. Poniższe szczegóły mogą pomóc w poinformowaniu Cię, kiedy i czy należy wybrać pierścienie ślizgowe wysokotemperaturowe.
Standardowe pierścienie ślizgowe:Zwykle zaprojektowane do działania w temperaturach do 80 stopni do 120 stopni. Oprócz tego zakresu standardowe materiały (np. Miedziane, plastikowe izolatory) mogą się degradować, co prowadzi do awarii.
Pierścienie ślizgowe wysokotemperaturowe:Może działać w środowiskach do 200 stopni, 260 stopni lub więcej. Używają wyspecjalizowanych materiałów (np. Stopów w wysokiej temperaturze, ceramiki, PTFE), które nie degradują pod ekstremalnym ciepłem, co czyni je idealnymi do zastosowań takich jak turbiny gazowe, odlewnie metali i lotnicze.
Standardowe pierścienie poślizgowe:Standardowy POM jest często stosowany jako materiał izolacyjny, który łatwo rozkłada się w wysokich temperaturach.
Pierścienie poślizgu w wysokiej temperaturze:Większość używa PTEF jako materiału izolacyjnego. Materiały te zostały specjalnie zaprojektowane, aby utrzymać wydajność w wysokich temperaturach bez degradacji termicznej.
Standardowe pierścienie poślizgowe:W wyższych temperaturach standardowe pierścienie ślizgowe mogą zwiększać rezystancję, powodując utratę sygnału, spadek napięcia, a nawet awarię. Hałas i zakłócenia elektryczne również zwiększają się wraz z temperaturą.
Pierścienie poślizgu w wysokiej temperaturze:Te pierścienie poślizgowe mogą utrzymać wysoki poziom przewodności i wydajności elektrycznej nawet w wysokich temperaturach. Są one rzadko zakłócane szumem elektrycznym i mogą utrzymywać integralność sygnału, przesyłając w ten sposób moc i dane w ekstremalnych warunkach.
Standardowe pierścienie poślizgowe:Ze względu na degradację materiałów są podatne na zużycie w wysokich temperaturach, co powoduje zwiększenie tarcia i przegrzanie.
Pierścienie ślizgowe wysokotemperaturowe:Pierścienie poślizgowe w wysokiej temperaturze są również bardzo odporne na zużycie, gdy są używane przez długi czas. Projekty takie jak metale szlachetne, złote posiłki i wiele kontaktów sprawiają, że prowadzą one płynnie energię elektryczną i zmniejszają tarcie.
Standardowe pierścienie poślizgowe:W standardowych pierścieniach ślizgowych do izolacji stosuje się tworzywo sztuczne. Tworzywa sztuczne mają tendencję do utraty swoich właściwości izolacyjnych i odkształceń wraz ze wzrostem temperatury.
Pierścienie ślizgowe wysokotemperaturowe:Wykorzystuje materiały takie jak ceramiczne lub PTFE (teflon), które mogą utrzymać swoją siłę dielektryczną w wysokich temperaturach. Zmniejsza to ryzyko krótkich obwodów, a pierścienie poślizgowe nie będą się łatwo wypalić.
Standardowe pierścienie ślizgowe:Jego materiały będą się rozwijać i kurczyć się ze zmianami temperatury, co spowoduje obciążenie komponentów i spowoduje niewspółosiowość i wypaczanie.
Pierścienie ślizgowe wysokotemperaturowe:Stosujemy złącza elastyczne lub specjalne materiały odporne na odkształcenia. Zapewnia to, że pierścień ślizgowy lepiej radzi sobie z rozszerzalnością cieplną oraz pozostaje strukturalnie stabilny i mocny.
Standardowe pierścienie poślizgowe:Brak dedykowanych mechanizmów odprowadzania ciepła, co może prowadzić do przegrzania, szczególnie w zastosowaniach o dużej mocy.
Pierścienie ślizgowe wysokotemperaturowe:Można go dostosować tak, aby zawierał pasywne lub aktywne funkcje chłodzenia, takie jak radiatory lub kanały powietrzne. Zapewnia to bezpieczną pracę pierścieni ślizgowych nawet w gorącym otoczeniu.
Standardowe pierścienie ślizgowe:Do zastosowań ogólnych w umiarkowanych temperaturach, takich jak elektronika użytkowa, sprzęt biurowy lub lekkie zastosowania przemysłowe.
Pierścienie ślizgowe wysokotemperaturowe:Idealny do ekstremalnych środowisk, takich jak przemysł lotniczy (silniki odrzutowe), wytwarzanie energii (turbiny gazowe), obróbka metali (piece) oraz wiercenia ropy i gazu. W takich środowiskach narażenie na wysokie temperatury jest stałym czynnikiem.
Podsumowanie korzyści wysokotemperaturowych pierścieni ślizgowych w porównaniu ze standardowymi
Wyższa odporność na temperaturę
Większa trwałość i odporność na zużycie
Lepsza stabilność termiczna
Ulepszone bezpieczeństwo
Niższa konserwacja
Skuteczne rozpraszanie ciepła
Podsumowując, chociaż standardowe pierścienie poślizgowe są odpowiednie do ogólnych zastosowań, podczas gdy pierścienie poślizgowe o wysokiej temperaturze są lepsze. Są one zaprojektowane pod kątem trwałości, stabilności i bezpieczeństwa w skrajnych warunkach termicznych. Być niezbędnym w branżach takich jak lotniska, obrona, energia i ciężka produkcja.
Zatem w jakich typowych zastosowaniach musimy stosować wysokotemperaturowe pierścienie ślizgowe?
Pierścienie poślizgowe w wysokiej temperaturze są używane w zastosowaniach, w których maszyny lub sprzęt działa w ekstremalnych warunkach termicznych. Przenoszą energię, dane lub sygnały, jednocześnie trwając wysokie ciepło. Oto główne aplikacje:
1. Lotnictwo i obrona
• Silniki odrzutowe i turbiny: Wysokotemperaturowe pierścienie ślizgowe przenoszą moc i dane pomiędzy częściami stacjonarnymi i obracającymi się w silnikach lotniczych i turbinach gazowych. Muszą wytrzymać wysokie ciepło powstające podczas lotu.
• Systemy rakietowe i rakietowe: Te pierścienie ślizgowe są stosowane w systemach naprowadzania i sterowania, które podczas startu i lotu doświadczają intensywnego ciepła.
• Statek kosmiczny i satelity: Pierścienie poślizgowe są stosowane w pozycjonowaniu panelu słonecznego i innych obracających się składnikach statku kosmicznego, gdzie napotykają wysokie temperatury i warunki próżniowe.
Powiązane produkty
2. Generowanie energii (turbiny)
• Turbiny gazowe i parowe: W elektrowniach wysokotemperaturowe pierścienie ślizgowe są stosowane w turbinach do przesyłania sygnałów sterujących i mocy pomiędzy elementami obrotowymi i stacjonarnymi. W systemach tych może występować wysoki poziom ciepła w wyniku spalania i tarcia mechanicznego.
• Turbiny wiatrowe: Pierścienie ślizgowe są stosowane w systemach kontroli pochylenia i odchylenia turbin wiatrowych. Tarcie powstające podczas ciągłego ruchu może powodować wysokie temperatury, co wymaga trwałych pierścieni ślizgowych.
Powiązane produkty
3. Przemysł naftowy i gazowy
• Sprzęt do wiercenia odwiertów: Podczas poszukiwań ropy naftowej w systemach wiertniczych stosuje się wysokotemperaturowe pierścienie ślizgowe do przesyłania mocy i danych w głębokich odwiertach, w których powszechne są wysokie temperatury.
• Platformy wiertnicze: Te pierścienie ślizgowe są stosowane w środowiskach o wysokiej temperaturze, takich jak platformy wiertnicze i pływające statki produkcyjne do składowania i rozładunku (FPSO).
4. Przetwarzanie metalu i odlewnie
• Piece i wypalacze obrotowe: W branżach takich jak produkcja stali i aluminium piece i piece obrotowe pracują w niezwykle wysokich temperaturach. Pierścienie ślizgowe pomagają przenosić moc elektryczną i sygnały sterujące do elementów grzejnych, czujników i układów obrotowych.
• Walcownie: Wysokotemperaturowe pierścienie ślizgowe służą do przesyłania mocy i danych w walcowniach, gdzie podczas procesu obróbki metalu generowane jest ciepło.
5. Motoryzacja i wyścigi
• Pojazdy elektryczne i hybrydowe: Pierścienie ślizgowe stosowane są w silnikach elektrycznych i układach sterowania pojazdów hybrydowych i elektrycznych. W silnikach i komponentach o wysokich osiągach ciepło powstające w wyniku ciągłego obrotu wymaga pierścieni ślizgowych zaprojektowanych do pracy w wysokich temperaturach.
• Sporty motorowe: W samochodach wyścigowych i motocyklach pierścienie ślizgowe są stosowane w silnikach o wysokich osiągach, w których w wyniku szybkich obrotów mechanicznych generowane są ekstremalne ciepło.
6. Energia odnawialna
• Elektrownie słoneczne: W elektrowniach słonecznych wykorzystujących skoncentrowaną energię słoneczną (CSP) pierścienie ślizgowe są stosowane w systemach heliostatów i innych obracających się elementach śledzących słońce. Lustra i kolektory ciepła mogą ulegać znacznemu gromadzeniu się ciepła.
7. Produkcja półprzewodników
• Sprzęt do przetwarzania płytek: Pierścienie ślizgowe wysokotemperaturowe są stosowane w maszynach do przetwarzania półprzewodników. Ciepło jest często generowane podczas przetwarzania płytek i innych operacji produkcyjnych w pomieszczeniach czystych.
8. Zastosowania morskie
• Morskie układy napędowe: na statkach, szczególnie w obrotowych układach napędowych o dużej mocy, w środowiskach, w których ciepło jest generowane z powodu tarcia i prądów elektrycznych.
• Radujące systemy radarowe i komunikacyjne: systemy te, używane na statkach i platformach morskich, często doświadczają wysokiej temperatury.
9. Piece i grzejniki przemysłowe
• Grzejniki obrotowe: Pierścienie ślizgowe stosowane są w grzejnikach obrotowych i piecach przemysłowych do przesyłania mocy i sygnałów sterujących do elementów grzejnych. Zwłaszcza w branżach takich jak przetwórstwo spożywcze, elektronika i produkcja.
• Piece obrotowe: powszechne w branży cementu i wapna, piece obrotowe działają w ekstremalnych temperaturach, wymagające pierścieni poślizgu do kontrolowania silników i czujników.
10. Systemy magazynowania energii
• Magazynowanie energii w kole zamachowym: Wysokotemperaturowe pierścienie ślizgowe są stosowane w systemach magazynowania energii w kole zamachowym, gdzie duże obracające się koła zamachowe magazynują energię kinetyczną. Tarcie tych obracających się części generuje znaczne ciepło, co wymaga specjalistycznych pierścieni ślizgowych.
11. Wydobycie i wiercenie
• Sprzęt do wiercenia obrotowego: W górnictwie w wysokiej temperaturze pierścienie poślizgowe są stosowane w obrotowych systemach wiertniczych i innych maszynach, w których występują zarówno wysokie naprężenia ciepła, jak i mechaniczne.
Podsumowanie aplikacji
Pierścienie poślizgowe w wysokiej temperaturze są powszechne w branżach, takich jak lotniska, obrona, wytwarzanie energii, ropa i gaz, przetwarzanie metali, energia motoryzacyjna i odnawialna. Chronią całe urządzenia do niezawodnego działania w skrajnych warunkach termicznych. Dzięki ich wydajnej transmisji mocy, sygnałów i danych w systemach, w których ciepło stanowi znaczące wyzwanie.
