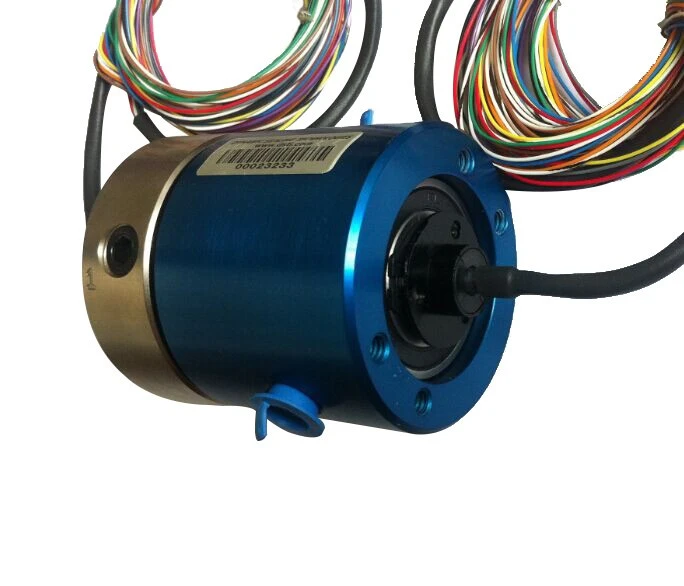

Ten hydrauliczny pierścień poślizgowy z przewodami elektrycznymi jest wszechstronnym urządzeniem elektromechanicznym . ma 2 przewody przesyłowe mocy i 2/4 porty transferu cieczy, obsługujące różne kombinacje gazu, płyn pod wysokim ciśnieniem, obwody elektryczne i transmisję sygnału enkodera, . z kompaktowym przebiegu 41 mm można łatwo zintegrować w systemach wierzą. Zdalnie obsługiwane pojazdy podwodne (ROV), bezzałogowe pojazdy powietrzne (UAV) i inne precyzyjne urządzenia .
Rysunek (mm)
Fakultatywny
(1) Liczba kanałów
(2) Wielkość ciśnienia
(3) Specyfikacje wspólne
(4) Wymiary zewnętrzne
(5) Metoda instalacji
(6) Szybkość pracy
(7) Poziom ochrony
(8) pusty rozmiar otworu wewnętrznego
(9) Rodzaj pożywki transmisyjnej, który można połączyć z elektrycznym pierścieniem poślizgu
(10) Środek żrący, cały materiał ze stali nierdzewnej, odporny na eksplozję, wysoka temperatura
Parametry
|
Dane elektryczne |
|
|
Napięcie znamionowe |
240 V, 380 V, 600 V lub więcej |
|
Prąd oceniany |
5a, 10a, 15a, 20a lub więcej |
|
Odporność na izolację |
Większe lub równe 1000 mΩ@500 VDC |
|
Siła dielektryczna |
1000VAC@50 Hz 60s |
|
Szum elektryczny |
Mniej niż lub równe 7 MΩ |
|
Dane mechaniczne |
|
|
Prędkość znamionowa |
300 rpm |
|
Klasa IP |
IP54 (lub wyższy |
|
Moment obrotowy |
Mniejsze lub równe 9,25 g · m |
|
Rozmiar ołowiu |
22AWG, 17AWG, 14AWG UL, Teflon |
|
Materiał mieszkaniowy |
SS/Al/Engineering Plastic |
|
Materiał kontaktowy |
Metal szlachetny |
|
Dane pneumatyczne |
|
|
Okrążenie |
1-24 |
|
Ciśnienie |
0-50 MPA, próżnia 30Hg |
|
Średni |
Chłodzenie ciecz, woda, gaz/powietrze, olej, para,… |
|
Drift średnica |
Φ8mm, G1/8 ", 3/8", 1/4 ", 1/2"… |
|
Łączenie otworu gwintu |
RC1/8 "lub zgodnie z żądaniem |
|
Wydajność środowiska |
|
|
Temperatura pracy |
-40 stopień ~ +80 |
|
Temperatura robocza |
60%RH lub wyższy |
|
Atestowany |
CE, Rohs, FCC, SGS |
Aplikacja
Ten hydrauliczny pierścień poślizgu z przewodami elektrycznymi jest szeroko stosowany w następującym urządzeniu:
Sektor medyczny
Przemysł telekomunikacyjny
Lotnictwo
Automat produkcyjny
